Aço estrutural S235 vs S355: a comparação definitiva e guia equivalente global

Ao adquirir aço estrutural para construção, infraestrutura ou maquinaria, duas normas europeias dominam o mercado:EN 10025-2 S235eS355. Embora possam parecer idênticos na superfície, as diferenças técnicas entre esses dois aços-carbonos são essenciais para a segurança da engenharia e a economia-.

Neste guia, detalhamos a química, as propriedades mecânicas e os equivalentes globais (ASTM, JIS, GB) para ajudá-lo a fazer a escolha certa de aquisição.

1. Qual é a principal diferença entre S235 e S355?

A principal diferença está em seusForça de rendimento.

• S235:Fornece um limite de escoamento mínimo de235 MPa. É um "aço macio" de baixo-carbono usado para trabalhos estruturais em geral onde cargas pesadas não são a principal preocupação.
• S355:Fornece um limite de escoamento mínimo de355 MPa. É um aço de alta-resistência e baixa{2}}liga (HSLA) projetado para aplicações-de serviços pesados, como pontes, guindastes e arranha-céus.

2. Compreendendo os símbolos: O que significam S235 S355 JR, J0 e J2?

Os compradores muitas vezes ficam confusos com os sufixos. Estes denotamResistência ao Impacto-a capacidade do aço de resistir à fratura frágil em baixas temperaturas.

JR:Teste de impacto em+20 grau(27 Joules). Melhor para uso em clima interno ou padrão.

J0:Teste de impacto em0 grau(27 Joules). Adequado para uso externo em climas moderados.

J2:Teste de impacto em-20 graus(27 Joules). Obrigatório para estruturas pesadas em ambientes frios.

K2:Teste de impacto em-20 graus(40 Joules). Para serviços ultra{2}}pesados ​​e segurança extrema.

3. Equivalentes globais: tabela de referência-cruzada S235 e S355

Esta é a informação mais crítica para compras internacionais. Se você não conseguir encontrar o estoque EN 10025, muitas vezes poderá substituí-lo pelos padrões ASTM (EUA), JIS (Japão) ou GB (China).

■ Equivalentes S235 (aço suave)

■ Equivalentes S355 (aço-de alta resistência)

4. Perguntas frequentes (FAQ)

P: Posso substituir o S235 pelo S355?

A:Geralmente, sim. S355 é mais forte. No entanto, é um pouco mais caro e pode exigir diferentes consumíveis de soldagem para chapas grossas. Usar S355 no lugar de S235 é "excesso de-engenharia", mas seguro.

P: Por que o S355 é mais popular para máquinas pesadas?

A:S355 permite que engenheiros usemplacas mais finaspara suportar a mesma carga, reduzindo o peso total (tara) da máquina ou veículo, o que melhora a eficiência de combustível e a capacidade de carga útil.

P: O S355 é um aço resistente a intempéries?

A:Não. O padrão S355 é aço carbono. Se você precisar de resistência à corrosão, deverá especificarS355J2W(Aço para intemperismo) ou classes comoASTM A588.

5. Por que escolher nossas soluções em aço?

Na GNEE STEEL, preenchemos a lacuna entre os padrões europeus, americanos e chineses.

Certificados de teste de moinho verificados (MTC):Em conformidade com EN 10204 3.1.

Fabricação personalizada:Oferecemos corte e dobra CNC para classes S235 e S355.

Notas especializadas:Procurando por S355J2+N ouEquivalentes de aço resistente a intempéries (SPA-H/A588)? Temos o estoque pronto para exportação global.

[Entre em contato conosco para obter uma cotação competitiva de aço S235 e S355 hoje mesmo!]

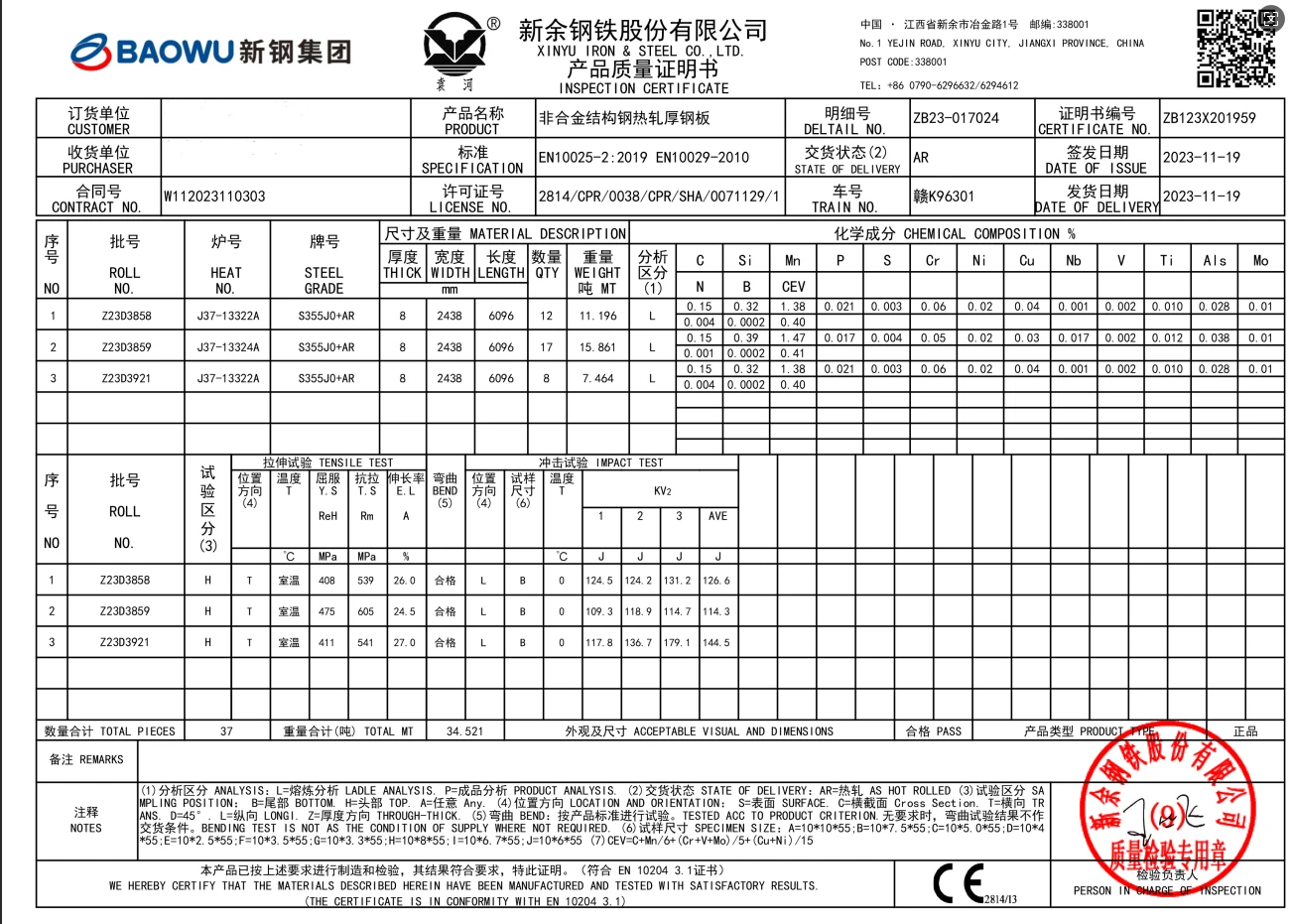

Qualidade verificada: Certificados de placa de aço Baowu Masteel S355JR/J0

Quando se trata de segurança estrutural, os dados são a única verdade. Abaixo estão os certificados de teste de moinho (MTC) reais para nossos produtos entregues recentementeS355J0eS355JRplacas de aço.

Origem:Grupo Baowu (Ferro e Aço Xinyu)

Conformidade:Norma EN 10025-2:2019

Destaque principal:Nossas placas S355J0 de 8 mm apresentam uma energia de impacto média de126J a 0 graus, quase 5 vezes o requisito padrão!

Certificação:Totalmente marcado com CE e compatível com EN 10204 3.1.

Não comprometa seu projeto. Obtenha o aço que excede os padrões.

Origem do moinho:Grupo Baowu - Ferro e Aço Xinyu(Fabricante-de aço de classe mundial).
Padrão:EN 10025-2:2019

Certificado CE (2814/13), totalmente compatível com os regulamentos de produtos de construção da UE.

Certificado paraPT 10204 3.1, garantindo total rastreabilidade desde a fundição até a placa final.

Excelente resistência ao impacto: Nossas placas S355J0 oferecem valores de energia de impacto que excedem em muito o padrão EN 10025, garantindo segurança em ambientes frios.

Alta resistência ao escoamento: A resistência ao escoamento real de 435 MPa fornece uma margem de segurança extra para engenharia estrutural pesada.

[Entre em contato conosco para obter o inventário e preços mais recentes]

Q1: Quais são os equivalentes globais mais próximos do aço S355J2?

A:S355J2 é um aço estrutural europeu premium sob EN 10025-2. Seus equivalentes globais mais próximos incluem:

EUA:ASTM A572 Grau 50 (aço de alta-resistência e baixa{3}}liga).

Alemanha:DIN St52-3 (histórico, mas amplamente reconhecido).

REINO UNIDO:BS 4360 50D.

Japão:JIS SM490B.

China:GB/T Q355D.

Q2: Qual é o equivalente ao aço-carbono S235JR?

A:S235JR é o aço carbono mais comum para engenharia geral. Seus principais equivalentes são:

EUA:ASTM A36 (aço estrutural padrão).

Japão:JIS SS400 (aço estrutural geral).

Internacional:ISO E235B.
Essas classes são praticamente intercambiáveis ​​para aplicações estruturais não{0}}críticas.

Q3: S235 vs. S355: Qual é a diferença técnica real?

A:Embora suas composições químicas sejam surpreendentemente semelhantes, a principal diferença está naPropriedades Mecânicas.

Processamento:A variação vem das técnicas avançadas de laminação e resfriamento usadas na fábrica.

Desempenho:O S355 oferece rendimento e resistência à tração significativamente maiores do que o S235, permitindo que os engenheiros reduzam o peso do material enquanto mantêm a integridade estrutural.

Q4: Como decodificar o código do material S355JR?

A:De acordo com a norma EN 10025, o código é dividido da seguinte forma:

"S":Abreviação deEstrutural, indicando sua aplicação.

"355":Representa oForça de rendimento mínima(355 MPa).

"JR":Denota o grau de qualidade, especificamente um teste de impacto de 27 Joules à temperatura ambiente (+20 grau). Outras variações incluem J0 (0 grau), J2 (-20 graus) e K2 (-20 graus com 40J).

Q5: O que é o aço S275JR e quando é usado?

A:S275 (incluindo S275JR) atua como o "meio termo" entre S235 e S355.

Força de rendimento:Média mínima de 275 N/mm².

Vantagem principal:Ele fornece maior resistência que o S235 com melhor usinabilidade e soldabilidade que o S355. Ele efetivamente substitui o antigo padrão britânico BS4360 43A/B/C/D.

Q6: Referência Rápida: Equivalentes ASTM para EN 10025-2
